激光焊接是激光加工技术应用的重要方面之一，更是21世纪最受瞩目、最有发展前景的焊接技术。与传统焊接方法对比，激光焊接具有很多优势，焊接质量更高、效率更快。目前，激光焊接技术已广泛应用于制造业、粉末冶金、汽车工业、电子工业、生物医学等各个领域。

激光焊接原理

激光焊接属于熔融焊，以激光束作为焊接热源，其焊接原理是：通过特定的方法激励活性介质，使其在谐振腔中往返震荡，进而转化成受激辐射光束，当光束与工件相互接触时，其能量则被工件吸收，当温度高达材料的熔点时即可进行焊接。

△激光焊接原理

按焊接熔池形成的机理划分，激光焊接有两种基本的焊接机理：热传导焊接和深熔（小孔）焊接。热传导焊接时产生的热量通过热传递扩散至工件内部，使焊缝表面熔化，基本不产生汽化现象，常用于低速薄壁构件的焊接。深熔焊使材料汽化，形成大量等离子体，由于热量较大，熔池前端会出现小孔现象。深熔焊能彻底焊透工件，且输入能量大、焊接速度快，是目前使用最广泛的激光焊接模式。

激光焊接主要工艺参数

影响激光焊接质量的工艺参数较多，如功率密度、激光脉冲波形、离焦量、焊接速度和辅助吹保护气等。

1

激光功率密度

功率密度是激光加工中最关键的参数之一。采用较高的功率密度，在微秒时间范围内，表层即可加热至沸点，产生大量汽化。因此，高功率密度对于材料去除加工，如打孔、切割、雕刻十分有利。对于较低功率密度，表层温度达到沸点需要经历数毫秒，在表层汽化前，底层达到熔点，易形成良好的熔融焊接。因此，在热传导型激光焊接中，功率密度范围在104-106W/cm2。

2

激光脉冲波形

激光脉冲波形既是区别材料去除还是材料熔化的重要参数，也是决定加工设备体积及造价的关键参数。当高强度激光束射至材料表面，材料表面将会有60～90%的激光能量反射而损失掉，尤其是金、银、铜、铝、钛等材料反射强、传热快。一个激光脉冲讯号过程中，金属的反射率随时间而变化。当材料表面温度升高到熔点时，反射率会迅速下降，当表面处于熔化状态时，反射稳定于某一值。

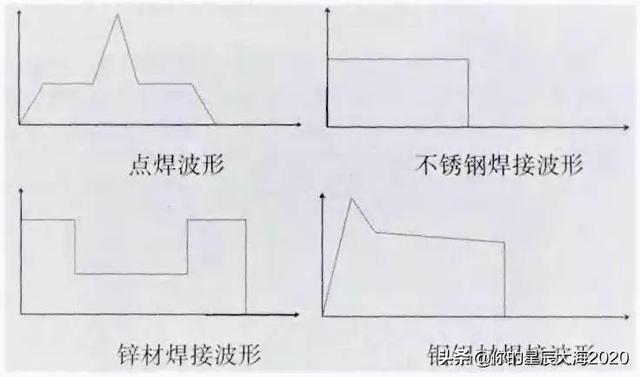

△不同材质的激光焊接脉冲波形

3

激光脉冲宽度

脉宽是脉冲激光焊接的重要参数。脉宽由熔深与热影响分区确定，脉宽越长热影响区越大，熔深随脉宽的1/2?次方增加。但脉冲宽度的增大会降低峰值功率，因此增加脉冲宽度一般用于热传导焊接方式，形成的焊缝尺寸宽而浅，尤其适合薄板和厚板的搭接焊。但是，较低的峰值功率会导致多余的热输入，每种材料都有一个可使熔深达到最大的最佳脉冲宽度。

4

离焦量

激光焊接通常需要一定的离焦量，因为激光焦点处光斑中心的功率密度过高，容易蒸发成孔。离开激光焦点的各平面上，功率密度分布相对均匀。

离焦方式有两种：

正离焦与负离焦。焦平面位于工件上方为正离焦，反之为负离焦。按几何光学理论，当正负离焦平面与焊接平面距离相等时，所对应平面上的功率密度近似相同，但实际上所获得的熔池形状有一定差异。负离焦时，可获得更大的熔深，这与熔池的形成过程有关。

5

焊接速度

焊接速度决定了焊接表面质量、熔深、热影响区等。焊接速度的快慢会影响单位时间内的热输入量，焊接速度过慢，则热输入量过大，导致工件烧穿，焊接速度过快，则热输入量过小，造成工件焊不透。通常采用降低焊接速度的方法来改善熔深。

6

辅助吹保护气

辅助吹保护气在高功率激光焊接中是必不可少的一道工序。一方面是为了防止金属材料溅射而污染聚焦镜；另一方面是为了防止焊接过程中产生的等离子体过多聚焦，阻挡激光到达材料表面。激光焊接过程常使用氦、氩、氮等气体保护熔池，使工件在焊接工程中免受氧化。保护气体种类和气流大小、吹气角度等因素对焊接结果有较大影响，不同的吹气方法也会对焊接质量产生一定的影响。

氦气不易电离（电离能量较高），可让激光顺利通过，光束能量不受阻碍地直达工件表面。这是激光焊接时使用最有效的保护气体，但价格比较贵。

氩气比较便宜，密度较大，所以保护效果较好。但它易受高温金属等离子体电离，结果屏蔽了部分光束射向工件，减少了焊接的有效激光功率，也损害焊接速度与熔深。使用氩气保护的焊件表面要比使用氦气保护时来得光滑。

氮气作为保护气体最便宜，但对某些类型不锈钢焊接时并不适用，主要是由于冶金学方面问题，如吸收，有时会在搭接区产生气孔。

激光焊接作为一种新型焊接技术，具有高能量密度、高速度、高精度、深穿透、适应性强等特点，其应用范围越来越广泛，不仅能提高生产效率，更提高了焊接质量，激光焊接技术必将在材料加工领域发挥更重要的作用。
